实验室通风系统是整个实验室设计和建设过程中，规模较大、影响较广泛的系统之一。实验室通风系统的完善与否，直接对实验室环境、实验人员的身体健康、实验设备的运行维护等方面产生重要影响

　　实验室过度负压，通风柜气体泄漏，实验室噪音等问题，一直是困扰实验室工作人员的难题。这些问题给长期在实验室中工作的人员，甚至工作在实验室周围的管理和后勤人员，造成了身体和心理上的严重伤害。

　　一个科学、合理的通风系统要求通风效果好、噪音低、操作简便、节约能源，甚至要求室内压差和温湿度都能保持人体的舒适性。

　　设计标准

　　1、《采暖、通风与空气调节设计规范》(GBJ19-87-2003)。

　　2、《通风与空调工程质量检验评定标准》(GBJ304-2002)。

　　3、《简明通风设计手册》(GB50194-2002)。

　　4、《压缩机、风机、泵安装工程施工及验收规范》(JBJ29-2002)。

　　5、《电气装置安装工程低压电器施工及验收规范》(GB50254-96)

　　6、《大气污染物综合排放标准》(GB16297-1996)。

　　7、《环境空气质量标准》(GB3095-1996)。

　　8、《城市区域环境噪声标准》(GB3096-93)。

　　9、《建筑设计防火规范》(GB50016-2006)。

　　10、《公共建筑节能设计标准》(GB50189-2005)。

　　11、本公司相关资料及甲方提供的相关资料。

　　设计原则

　　1、 根据大楼的结构特点，就近开设风井，划分排风和补风系统，管道系统做到“短、平、顺、直”，减小系统阻力，降低系统噪声;

　　2、 排风和补风系统达到风量平衡，保持室内-5Pa—-10Pa的负压，防止有害气体的散溢，保证实验人员的身心健康;

　　3、 夏天补冷风、冬天补暖风，保证室内温湿度的舒适性;

　　4、 采用智能变频控制系统，达到操作方便、节能降噪的目的;

　　5、 综合考虑各项因素，采用投资少、运行稳定、运行费用低、运行效果好的成熟工艺;

　　6、 所选择的工艺必须满足现场条件，平面布置简洁、紧凑、少占地，并方便生产操作和维护维修;

　　7、 非标设备应符合国家或行业相关规范，并保证性能稳定、外表美观;

　　8、 在设计中充分考虑噪声、臭味等，防止二次污染的产生，不给周围环境造成新的污染;

　　9、 处理设施具备冲击负荷能力，确保废气达标排放。

　　参数说明

　　1、支管路内风速6～8m/s, 干管路内风速8～14m/s;

　　2、通风设备设计风量：

　　通风柜面风速：0.3～0.8 m/s，单台1200*800*2350通风柜设计风量1500m3/h，单台1500*800*2350通风柜设计风量1800m3/h，单台1800*800*2350通风柜设计风量2200m3/h，万向抽气罩面风速：≥0.35 m/s，万向抽气罩排风量150～350 m3/h，原子吸收罩面风速：≥0.35 m/s，排风量350～600 m3/h。

　　3.换气次数：　一般化学实验室的换气数：8～12次/小时

　　4.通风系统使用终端噪声≤62db。

　　5.风机采用耐腐蚀玻璃钢离心风机，系统采用变频控制，以达到节能和降噪的目的。

　　集中通风系统

　　智能化集中控制系统主要包括设备运行管理，环境安全监督，实验过程状态监控，应急突发事件实时发送四大模块，涵盖实验室的“人员-环境-设备”三方面实时信息功能，是安全监管的“信息集合体”，系统可以同时对通风柜、房间负压系统、排风系统、新风空调系统、集中供气系统、环保设备等进行24小时全程实时监控“告警”功能，对设备运行故障及突发事件等及时记录并实时发送信息，设备管理各项工作流程进行标准化功能等。项目建成后，将强化不安全风险预警和突发事件应急处置，提高实验室安全监管和及时处理突发事件的能力。

　　典型的实验楼为多层多房间，并配有大量通风柜，房间跟据用途分别做正或负压控制，送风采用全新风空调系统，并有配套的排风系统。

　　实验大楼的设备分散在各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。但采用楼宇及实验室智能化管理系统，利用现代的计算机技术和网络系统，实现对所有机电设备的集中管理和自动监测，就能确保所有机电设备的安全运行，同时提高大楼内人员的舒适感和工作效率。

　　系统的建设需要充分体现技术的先进性、系统的专业性、功能的复杂性、投资的可行性、建设的实用性等弱电系统建设所特有的专业要求，确保实验室项目的顺利实施和按期正常运行。

　　实验室通风集中管理系统

　　实验室智能化集中控制系统主要包括设备运行管理，环境安全监督，实验过程状态监控，应急突发事件实时记录及发送四大模块，系统同时对通风柜、房间风量差系统、房间负压系统、洁净区系统、排风系统、新风空调系统、集中供气系统、环保设备等进行24小时全程实时监控及“短信报警”功能，在设备隐患升级为故障之前，提供解决方案，对设备运行故障及突发事件等及时记录并实时发送信息，设备管理各项工作流程进行标准化功能等。

　　系统组成如下：

　　—数据服务器，用于网络管理;

　　—触摸屏显示器的操作工作站(多用户);

　　—带专门发送报警短信的报警终端;

　　— SQL-服务器;

　　— WEB-服务器;

　　—生成图形及报告的打印机;

　　— UPS不间断电源;

　　—PLC，HMI和I/O模块之间通信用的网络;至独立控制系统的接口界面;

　　实验集中室通风系统

　　操作站界面应具有下列功能：

　　远程监视通风柜，面风速、温度、视窗高度，有无人状态，启停状态，照明状态等的实时显示

　　远程控制通风柜的启停，控制视窗升降，开关照明灯，设定面风速设定值，温度上限值、视窗安全高度等参数

　　远程监控排风机状态，设定并显示管道静压值，显示风机运行频率，过滤器堵塞报警

　　远程监控新风机组状态，设定并显示管道静压值，水阀开度，送风温度，显示风机运行频率，过滤器堵塞报警

　　过程仿真，真实过程的彩色图解显示;

　　趋势分析：

　　报警的自动显示和短信自动发送;

　　几个报警级别的报警管理(用户优先权定义)，有访问权限者设置或修改报警;

　　历史数据及报告存档;执行系统备用和恢复、储存数据库;

　　操作人员通过帐号和密码进入操作系统(访问控制);

　　改变设置参数及设定点，访问和修改系统实时数据图表(有权限要求);

　　预防性的维护表：

　　实验室集中通风系统都有哪些要求和注意事项

　　ASHRAE规定实验室通风控制系统包含较小换气次数、房间压差、送风与排风的形式、送风控制等几个方面作为重要的参考，我们就整体看下。

　　一. z小换气次数：

　　《化工采暖通风和空调调节设计规范》规定化验室房间的较小换气量一般在6次/h~8次/h。ASHRAE规定验室内的整体换气次数应由下列风量之决定：从局部排风设备或其他房间排风所排出的总风量;带走房间热负荷所需的制冷风量;较小换气次数需求。在使用情况下，实验室的较小换气次数应维持6次/h~10次/h。

　　实验室通风系统

　　在通常情况下>10次/时房间换气次数被认为是合适的。但是当实验室内有可能产生高热负荷的分析设备，或房间内有较大量的局部排风时，则可能需要相应增大换气量。湿法化学室有通风柜，加热间有大量的加热炉。通风柜的计算方法则参照《化工采暖通风和空调调节设计规范》中对轻、中度危害或有危险的有害物质，在室内顶棚有补风的情况下，通风柜的操作口较小吸风面速度0.5m/s。对于通风柜的使用率，当通风柜的数量大于2个时，则应该取60%~70%同时使用率。加热炉则是以维持炉内加热温度的热平衡法则计算所需的排风量。通过以上可以计算出总的安全通风量，此外负荷计算的空调风量，还有较小换气次数10次进行比较，三者取较大值。

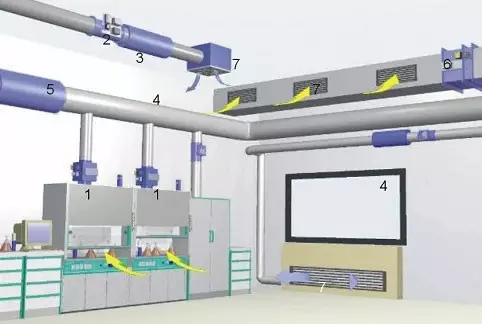

　　实验室内部送风构造

　　二.房间压差

　　《化工采暖通风和空调调节设计规范》规定化验室应保持相对负压。化学实验室排出的所有气体都应直接排出房间，而不是回收利用。因此，除非化学实验室也有清洁要求，否则必须保持相对于邻近区域的负压。其实这个规定要根据具体目标来执行。

　　恒温恒湿室需要严格的温湿度控制范围，应设计为正压。因为如果设计负压，相邻区域的空气会进入，一方面可能破坏温湿度的控制精度;另一方面，如果被污染的空气进入，也可能引起安全问题。对于湿化学室和加热室，为了防止有毒、腐蚀性、高温气体或挥发性物质散发到室内，甚至散发到其他区域，需要设计负压。实验楼的办公区域应始终保持相对于走廊和实验室的正压。实验室内的气流要从低风险区流向高风险区，然后通过各种通风柜或加热设备排到外面。

　　三. 送风与排风的形式

　　《化工采暖通风和空调调节设计规范》规定化验室的排风量较大时，应设置室外新风补风系统，并计入新风负荷。

　　每个排气装置应配备独立的排气系统。同一实验室的所有排气装置应共用一个排气系统。工作时间连续使用排风系统的实验室应设置送风系统，送风量为排风量的70%，送风需要按工艺要求净化。对于冬季有采暖需求的城市，冬季应加热送风且供应气流不应破坏实验室排气装置的正常运行。

　　化学实验室排出的所有气体都应直接排出房间，而不是回收利用。因此，除非化学实验室也有清洁要求，否则必须保持相对于邻近区域的负压。是否选择100%新风供应系统应该是实验室风险评估的重要内容。实验室的每个单元都配有独立的排气系统，安装在屋顶上。由于有毒、腐蚀性和高温气体的产生，湿化学室和加热室必须用新鲜空气处理。对于其他，如计算机分析的普通实验室和材料测试的恒温恒湿室，新风供应系统不是w一的选择。由于实验室的工艺功能不同，不需要进行新风换气或新风处理。能满足工艺要求的只能是第一种，新鲜空气是针对通风柜的环境的，而对于一般实验室的循环空气处理能满足要求，没有必要100%的新鲜空气。此外，在有新鲜空气的空调环境中，能耗很高。

　　四、控制系统

　　这个实验室的通风控制系统应该充分考虑各个房间的压力、压差、通风量、温湿度等多种参数指标，同时也要注意节约能耗。在实验室中经常会存在多种不利于人体健康的化学污染源，特别是有害气体，把其排出室外就非常的重要。

　　实验室通风系统重要的作用首先是保证操作人员的安全的前提下，为实验人员创造一个更舒适的工作环境。

　　通风系统

　　产品详情：

　　排风：实验室房间排风又称实验室通风。是指在实验室房间内整体的进行通风换气的一种方式。设备排风又称局部通风，是指通风范围控制在产生有害物质较集中的地方, 或是工作人员活动频繁的局部的通风方式，例如通风柜、万向抽气罩、原子吸收罩等。通风管路系统组成：终端排风设备、风机、风管、风阀、消声器、废气处理设备。

　　补风：空调补风，自然补风、新风系统，有动力补风，无动力补风控制系统：CAV定风量控制系统、VAV变风量控制系统。

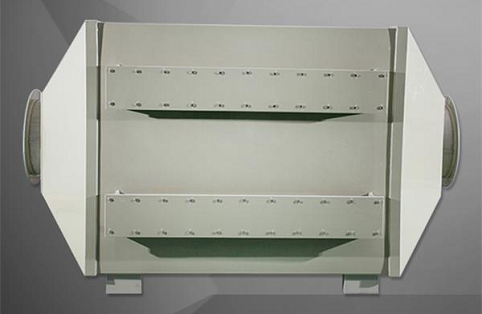

　　活性炭吸附箱

　　产品详情：

　　活性炭吸附箱产品特点：

　　1.吸附效率高;

　　2.设备构造美观，占地面积小，维护管理方便，使用成本低;

　　3.可以同时处理多种混合有机废气;

　　4.采用自动化控制运转设计，操作简单安全。

　　5.应用领域：化工、轻工、涂装、电子、机电、橡胶、涂料、制药、家具、印刷、家电、制鞋、电池、塑料、薄膜、船舶、汽车、石油等行业产生的有害有机废气的净化及臭味的消除均可选用。

　　产品详情：

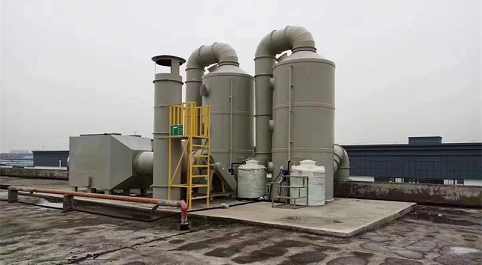

　　酸雾喷淋塔又称酸雾净化塔、酸雾吸收塔、酸性气体洗涤塔、废气净化塔，能够去除空气中有害气体。

　　原理利用抽风机的吸力将废气源源不断的废气向喷淋塔输送，使废气输送到系统的喷淋塔内，气体在喷淋塔塔内经过中和液的喷淋洗涤过程，对废气中所含有的含有(如氟化氢、氯气、硫化氢、氮氧化物、二氧化硫、氯化氢、各种酸雾等)一类的废气充分与中和液水雾接触混合并且充分中和。形成较好的气液两相交和。

　　经过喷淋后的水雾再在洗涤塔内的填料层(空心球)内形成一个多孔接触面较大的处理层，进一步的使气体处理。水雾在经过填料层后全部回到洗涤塔底部的水箱内重新利用。废气由下而上穿过填料层循环吸收剂从塔顶通过液体分布器,均匀地喷到填料层中,沿着填料层表面向下流动,进入循环水箱.由于上升气体和下降吸收济在填料中不断接触,上升气流中流质的浓度愈来愈低,到塔顶达到排放要求。

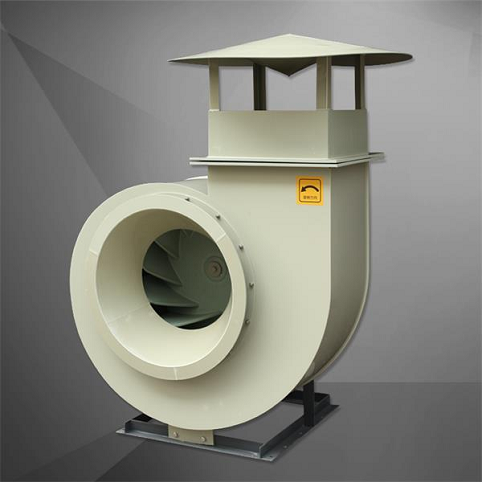

　　PP风机

　　产品详情：

　　防雨风帽：防雨帽类似雨伞的外形，圆锥型的伞帽和几根支撑杆焊接组成，为防止雨水进入风机内部和管道，起到防雨作用。

　　电机防雨罩：结构简单，使用方便，防止电机被雨水浸透，起到安全防护的作用，延长使用寿命。

　　减震器：减震器可减少风机地面的震动，降低风机的载荷，延长风机使用寿命。

　　叶轮：叶轮根据不同性能规格由8-36个后倾式机翼型叶片、曲线型前盖板和平板后盘组成。

　　工作形式：离心风机可制成左旋和右旋两种形式，从电机一侧正视：叶轮顺时针旋转，称为右旋转风机;叶轮逆时针旋转，称为左旋转风机;

　　工作原理：离心风机的工作原理与透平压缩机基本相同，均是由于气体流速较低，压力变化不大一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。

　　性能参数：风机的性能参数主要有流量、压力、功率、效率和转速。另外，噪声和振动的大小也是主要的风机设计指标。流量又称风量，以单位时间内流经风机的气体流动的体积表示;压力也称风压，是指气体在风机内压力升高值，有静压、全压、动压之分;功率是指风机输入的功率，即轴功率。

　　特点：绝缘、清洁、美观、比重小，还具有较强的机械强度。

　　用途：可广泛适用于化工、冶金、、电镀、纺织、仪表、科研单位等实验室抽排在-8度+80度温度范围内的有毒或者腐蚀性气体。
